電阻的單位及換算關系是什么？

電阻是用來衡量導體導電性能的物理量，電阻用R來表示，電阻的單位有歐姆Ω、千歐KΩ、兆歐MΩ，其換算關系為1000位制，1MΩ=1000KΩ=1000000Ω。20°C時同等材料條件下，銀的電阻率是1.65×10-8；而銅的電阻率是1.75×10-8；鐵的電阻率是9.78×10-8。

電阻料盤表達方式是什么？

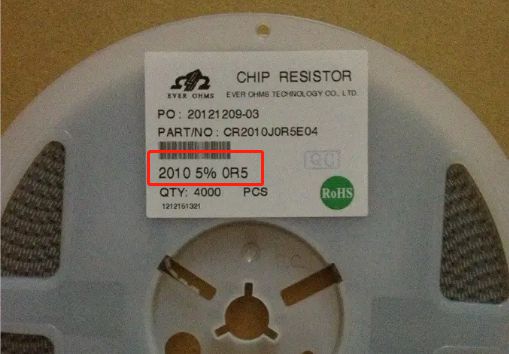

我們在電阻料盤上可能會看到3R5的字樣，那么這表示什么意思呢？3R5表示為3.5Ω；35E表示為35Ω；3K5表示為3.5KΩ，3M5表示為3.5MΩ。例如下圖中該電阻料盤有數字0R5，代表該料盤電阻是0.5Ω。

電阻的誤差值怎么看？

找物料辨別電阻四要素是阻值、尺寸、誤差值、料號。誤差值符號代表：B ±0.1%； C ±0.25%； D ±0.5%； G ±2%； F ±1%； J ±5%； K ±10%； M ±20%；  N ±30%； Z +80% -20%；

電阻料號CR2010J0R5E04代表的什么意思？

CR表示的是碳膜電阻，2010表示的是電阻的尺寸，注意是以英制封裝的尺寸，并不表示電阻是長20mm，寬10mm。2010的意思是0.2英寸的長，0.1英寸的款，換算成公制則是5mm的長和2.5mm的寬，當然現在主流的電阻已經比這個小10倍了。J表示電阻的誤差值，該料號電阻誤差值在±5%，0R5表示該電阻大小為0.5歐姆，E04表示該電阻功率是750mW。

關于SMT工藝上物料電阻的單位，以及電阻料盤表達方式料號怎么看，我們就簡單介紹到這里。
